Ratiņi noņemams atkritumu kravas automašīnas kravas automašīna

Preces pārskats
ZBH5251ZXXDFE6 Vagonu noņemamo atkritumu vedējs ir neatkarīgi izstrādāts un mūsu uzņēmums to projektējis tā, lai tas atbilstu integrālajam atkritumu kompresoram un horizontālās atdalīšanas stacijas kastei (turpmāk tekstā " rokas kravas automobilis"). Automašīna ir skaista pēc izskata, lieliska veiktspēja, viegli lietojama, vadītājs var kontrolēt visas darbības kabīnē. Šasija pieņem Tianlong DFH1250D4 II klases automobiļu šasiju, ko ražo Dongfeng Commercial Vehicle Co., LTD., un emisijas atbilst valsts vi. Strēles ierīci ražo Shanghai Waller Hoisting Equipment Company vai Hunan Wuling Machinery Manufacturing Co., LTD. Kravas automašīna ir uzticams, efektīvs, viegli lietojams atkritumu vedējs.

Funkciju pārskats

Rokas vilkšanas kravas automašīnas galvenās funkcijas ir vilkšanas kastes, izkraušanas kastes, atkritumu pārvietošana, izkraušana utt.

Piemērošanas joma
Pārvadāšanas noņemams atkritumu vedējs galvenokārt atbilst LYSZ15A, LYSZ18A, LYSZ20CY un citiem integrētiem atkritumu kompresoriem, XT22 un citām kastēm.

Galvenā struktūra un veiktspējas raksturlielumi
Šis vilcējs sastāv galvenokārt no šasijas, vilcēja ierīces, aizmugurējās atbalsta ierīces, hidrauliskās sistēmas, elektriskās sistēmas utt.:

1.Šasijas
Šasija. Tianlong DFH1250D4 2. tipa automašīnas šasijas, ko pārveidojis Dongfeng Commercial Vehicle Co., LTD. Šasijai ir spēcīga jauda un liela celtspēja, un tā ir viena no vismodernākajām un uzticamākajām valsts vi.
Dzinējs. Dongfeng Cummins D6.7NS6B290 dīzeļdzinējs, nominālā jauda 213kW, emisijas atbilst nacionālajam vi. standartam.
2. Rokas ierīce

Vilkšanas rokas ierīce ir uzstādīta uz šasijas, un tās galvenās funkcijas ir vilkšanas kastes, izkraušanas kastes un izkraušanas materiāli utt.
Kārbas slēdzene rokas vilkšanas ierīcē galvenokārt tiek izmantota, lai bloķētu kasti, ierobežotu kastes kustību, nodrošinātu drošu transportēšanu un spēlētu roku vilkšanas ierīces aizsardzības lomu izkraušanas procesā.
3. Aizmugurējais atbalsts
Aizmugurējā atbalsta ierīce ir uzstādīta šasijas sijas galā.
Kad transportlīdzeklis ar pilnu slodzi velk vai izkrauj atkritumu maiņspalvu, pārsega cilindrs ir pilnībā jāpagarina tā, lai aizmugurējais atbalsta veltnis varētu atbalstīt zemi, lai novērstu transportlīdzekļa apgāšanos atpakaļ. Ja transportlīdzeklis darbojas normāli, pārpildītāja cilindrs jāievelk un atbalsta veltnis jāievelk.
4.Hidrauliskā sistēma
Hidrauliskā sistēma ir jaudas un vadības sistēma, lai realizētu strēles automašīnas funkcijas.
Strēles automašīnas hidrauliskā sistēma ir atvērta sistēma. Eļļas sūknis paļaujas uz spēka spriegotāju, lai tas uzņemtos spēku un nodrošinātu spiediena eļļu katras cilpas cilindram. Spiedeļļas plūsmas virzienu kontrolē caur daudzvirzienu vārstu, lai kontrolētu katras cilpas darbu. Hidrauliskā sistēma sastāv no galvenās cilindra cilpas, slaidu rokas cilpas, bloķēšanas cilpas, aizmugurējās atbalsta cilpas un nodalījuma cilpas. Sistēmas maksimālais darba spiediens ir 30MPa.

Tā kā strēles automašīnas kastei ir jādarbojas prom no transportlīdzekļa, automašīnas cilpa ir savienota ar automašīnas hidraulisko sistēmu, izmantojot ātrās maiņas savienojumu.
5.Elektrosistēma

Strēles automašīnas elektriskā sistēma tiek darbināta no šasijas barošanas avota. Ar slēdžu, releju un tuvuma slēdžu vadību tas galvenokārt realizē galvenās rokas pacelšanu, bīdāmās rokas izplešanos un izplešanos, kastes slēdzi, aizmugurējā atbalsta ievilkšanu un ievilkšanu un kārbas izkraušanas durvju slēdzi.
6.Darba darbības režīms
Pārvadāšanas noņemams atkritumu vedējs ir elektriski kontrolēts. Operators var veikt visas darbības kontrolpultī, izmantojot vadības lodziņa pogas vadību.

Darbības lodziņš. Atrodas vadītāja sēdekļa kreisajā pusē, galvenokārt izmanto kastu vilkšanai, kastu izkraušanai un izkraušanas operācijām.
Barošanas kaste. Atrodas vadītāja sēdekļa labajā pusē, tas kontrolē barošanas avotu rokas novilcējam.
Spēka satvēriena slēdzis, apturiet spēka satvēriena slēdzi. Tas atrodas kabīnes priekšējā augšējā daļā spēka nosūcēja kontrolei.

Produkta galvenie tehniskie parametri

Galvenās priekšrocības
1.Izcila veiktspēja
Vilkšanas rokas konstrukcijai tiek izmantots augstas stiprības tērauds, un galvenās daļas (kā parādīts turpmākajos četros attēlos) tiek izmantota augstas stiprības ieguldījumu liešana, lai uzlabotu drošību un pagarinātu kalpošanas laiku.


2、Laba kvalitāte
Augsta piederumu konfigurācija. Hidrauliskais eļļas sūknis, galvenais vadības vārsts, hidrauliskā slēdzene, līdzsvara vārsts, tuvuma slēdzis un citi galvenie hidrauliskie elektriskie komponenti ir starptautiski pazīstami zīmoli ar izcilu kvalitāti un augstu uzticamību.
3、Drošs un uzticams

Elektrohidrauliskā bloķēšanas loģikas vadība. Vilcējs ir aprīkots ar daudzslāņu elektrohidraulisko bloķēšanas loģisko vadības ierīci augstai drošībai.
Izkraušanas stāvoklī kasti var pacelt un izkraut tikai pēc tam, kad ir bloķēta kastes slēdzene un pašizkraušanas slēdzene;
Kārbas slēdzene un priekšējais rāmis izkraušanas laikā nevar pārvietoties.

Amortizācijas rezerves ierīce. Hidrauliskā sistēma ir iestatīta kastes bufera kritiena ierīcē, kad kaste nokrīt noteiktā leņķī, sensors iedarbina elektrisko signālu, ķēde kontrolē bufervārstu hidrauliskajā sistēmā, lai kaste varētu viegli nokrist uz transportlīdzekli, izvairītos no cietā trieciena.

Transportlīdzeklis ir aprīkots ar svilpi. Skaņas trauksme tiks atskaņota, kad darbosies transportlīdzekļa vilkšanas rokas mētelis, kas brīdinās personālu darba zonā un nodrošinās personīgā aprīkojuma drošību.

Aizmugurējā atbalsta ierīce. Aizmugurējā veltņa atbalsta ierīce ir uzstādīta transportlīdzekļa aizmugurē. Pirms rokas mašīna velk pilnu kasti, aizmugurējais veltnis tiek atbalstīts uz zemes, lai novērstu transportlīdzekļa apgāšanos atpakaļ, kas ir droši un uzticami.

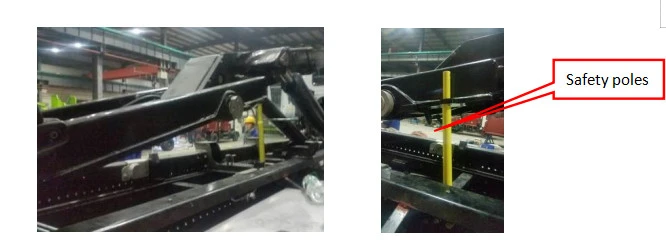

Drošības brekete. Transportlīdzeklis ir aprīkots ar drošības atbalsta ierīci. Ja transportlīdzeklim ir jāpaceļ vilkšanas roka apkopei, drošības brekete jāatbalsta, lai aizsargātu tehniskās apkopes personāla drošību.

4、Augsta apkope

Transportlīdzekli ir viegli uzturēt. Transportlīdzekļa apkope, var pacelt roku, apkopes telpa ir ļoti liela; Hidrauliskās caurules un elektriskās caurules ir sakārtotas, lai atvieglotu defektu atrašanu un komponentu nomaiņu.


Darba funkcija
Kaste. Strēles automašīna savieno kasti no zemes (vai platformas) uz automašīnu.
Izkraušanas futrāļi. Strēles ratiņi paceļ kasti no ratiem uz zemi (vai platformu).
Atkritumu pārvešana. Roku vagons nes kasti.
Izvades. Ratiņi paceļ kasti un izgāž atkritumus.

2、Transportlīdzekļa darbībai nepieciešamā vieta
(1) Kravas automobilis ir aprīkots ar LYSZ18A integrētu atkritumu kompresoru. Transportējot transportlīdzekli un braucot ar to, kastes augšdaļas maksimālais augstums ir 3980 mm (izmērs ir tikai atsaucei).

(2) Kravas automobilis ir aprīkots ar LYSZ18A integrētu atkritumu kompresoru. Kad kravas automašīna velk vai izkrauj konteineru, konteinera augšdaļas maksimālais augstums ir 5100 mm (izmērs ir tikai atsaucei).

(3) Kravas automašīna ir aprīkota ar LYSZ18A integrētu atkritumu kompresoru. Kad āķis vienkārši velk kastes piekaramo stieni, automašīnas un kastes garums aizņem 16 100 mm, un attālums starp aizmugurējo atbalsta veltni un kārbu ir 1500 mm (izmērs ir tikai atsaucei).

(4) Kravas automobilis ir aprīkots ar LYSZ18A integrētu atkritumu kompresoru. Kad transportlīdzeklis veic izkraušanu, kastes augšdaļas maksimālais augstums ir 7100 mm (izmērs ir paredzēts tikai atsaucei).


Pielikums: Automašīnas un kastes izmēru shēma
