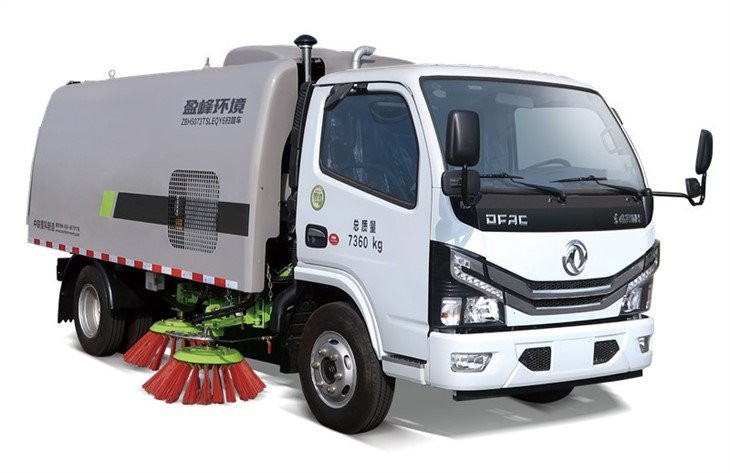

7 tonnu slapja tipa ceļu tīrītājs

Ⅰ.Produkta pārskats

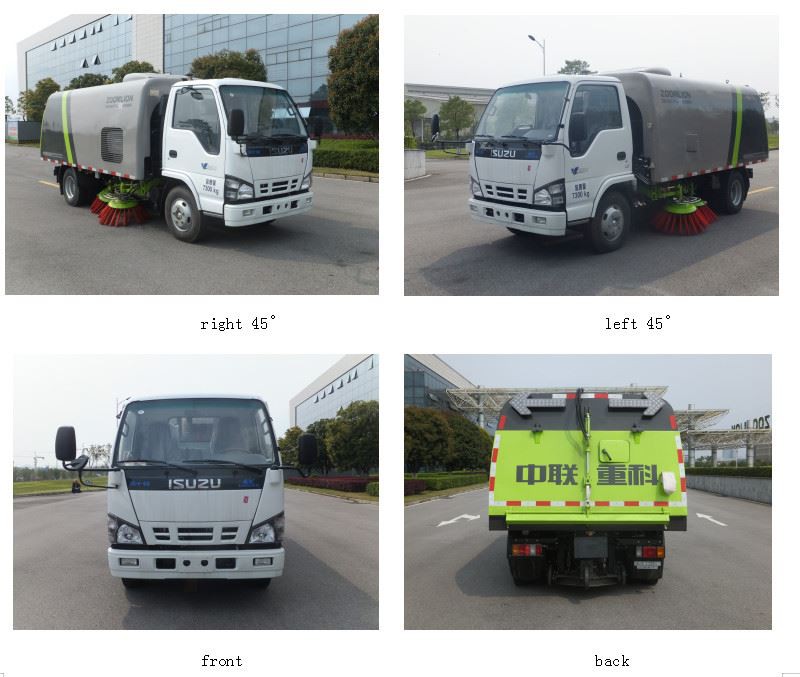

Zoomlion zīmola ZBH5073TSLQLE6 7 tonnu slapja tipa ceļu tīrītājs ir balstīts uz uzņēmuma esošo produktu ZLJ5073TSLQLE5 (B10) ceļu tīrītājs ar šasiju, un, pateicoties veiktspējas uzlabošanai un izsmalcinātajam dizainam, tas ir šī modeļa aizstājējs. Tas pārmanto un uzlabo ceļu tīrītāja ZLJ5073TSLQLE5 (B10) kopējo veiktspēju un uzticamību. Tajā pašā laikā ir pārveidotas un uzlabotas daudzas konstrukcijas, kā arī pievienoti daudzi humanizēti konstrukciju projekti, padarot ZLJ5073TSLQLE5 (B10) tipa ceļu slaucīšanas mašīnas struktūru saprātīgāku, izcilāku veiktspēju, skaistāku izskatu un ērtāku. izmantot. Tā kopējā transportlīdzekļa veiktspēja ir vadošā līmenī, salīdzinot ar labi pazīstamu vietējo zīmolu līdzīgiem produktiem.

Automašīnai ir vairākas funkcijas, skaists izskats un izcila veiktspēja ar augstu efektivitāti, vides aizsardzību un uzticamību.

Ⅱ. Funkciju pārskats

Pieņemot sūkšanas un slaucīšanas un mitro putekļu noņemšanas darbības principu, tam ir vairākas funkcijas, piemēram, ceļu tīrīšana, ceļa malu tīrīšana ceļa kreisajā un labajā pusē, ūdens aizkara slaucīšana, ūdens izsmidzināšana un putekļu presēšana.

Ⅲ. Piemērošanas joma

Tas ir piemērots parasto pilsētas ceļu, ātro loku ceļu, laukumu, lidostu, doku, tuneļu, tiltu, apmaļu un citu ceļu virsmu tīrīšanai un tīrīšanai.

Ⅳ. Galvenās struktūras un darbības raksturlielumi

1. Šasija

Šasija.ZBH5073TSLQLE6 7 tonnas slapja tipa ceļu tīrītājs ir pārveidots ar Qingling Automobile Co., Ltd. otrās klases šasiju QL1070BUHACY, un tā emisijas sasniedz valsts 6 standartu. Šasija ir aprīkota ar hidraulisko stūres pastiprinātāju, kas nodrošina vadītāja darbības komfortu.

Engine.Tas izmanto Qingling Isuzu (Chongqing) Engine Co., Ltd. dīzeļdzinēju 4KH1CN6LB ar nominālo jaudu 88 kW, nominālo ātrumu 2900 apgr./min un emisiju, kas atbilst valsts sestajam standartam.

2. Palīgdzinējs un tā transmisija

Apalīgdarbinieksdzinējs. Qingling 4JB1-TCH dīzeļa palīgdzinējs izmanto "Isuzu tehnoloģiju" ar nominālo ātrumu 3000 apgr./min, un tā emisijas sasniedz trīs valsts standartus. Papildu dzinējs un ventilators izmanto centrbēdzes automātisko sajūga savienojuma ierīci, lai nodrošinātu, ka palīgdzinējs tiek automātiski atvienots no ventilatora, iedarbinot un apturot.

3. Miskaste

Atkritumu tvertne ir izgatavota no nerūsējošā tērauda, ​​izturīga pret koroziju un liela apjoma. Atkritumu tvertnei ir viena slāņa struktūra, iekšējā siena ir gluda un nerūsējoša, tai ir skelets, tā nelīp pie atkritumiem, ir ērti izvadāma un ļoti viegli tīrāma. Tas ir aprīkots ar plastmasas tīrā ūdens tvertni un notekūdeņu tvertni ar kopējo tilpumu 4,5 m³ un efektīvo tilpumu ne mazāku par 2,5 m³.

4. Sprausla

Pakavveida formaed sūkšanas sprausla, kas var automātiski izlīdzināties ar zemes apstākļiem. Sūkšanas sprauslai ir liela tīrīšanas jauda un ātrs tīrīšanas ātrums.

5. Putekļu slāpēšanas sistēma

Putekļu noņemšanas metode izmanto tīra ūdens aizkaru, lai izsmidzinātu ūdeni, lai nospiestu putekļus, kas ietaupa ūdens resursus un ievērojami pagarina putekļu noņemšanas darbības laiku.

6. Tīrīšanas ierīce

Priekšējā tīrīšanas ierīcei ir pretsadursmes novēršanas funkcija, lai nodrošinātu, ka tīrīšanas ierīce darbības laikā netiks bojāta. Šī tehnoloģija ir ieguvusi valsts patentu. Iesmidzināšanas formas skaidu slaucīšanas birste ir nodilumizturīga, jaudīga un ātri nomaināma.

7. Elektroniskā vadības sistēma

Transportlīdzeklis izmanto vadības režīmu "displejs plus kontrolleris plus CAN kopnes vadības panelis". Automašīnas šasijas elektriskā sistēma un speciālās darba ierīces elektriskā vadība un instrumentu sistēma ir divas neatkarīgas sistēmas. Kad darbība tiek iedarbināta un apturēta, palīgdzinēja apgriezienu kontroles, sprauslu pacelšanas, slaucīšanas un ievilkšanas un citas darbības ierīces tiek vadītas ar vienu pogu, kuru ir viegli darbināt. Transportlīdzekļa darbību realizē trīs vadības ierīces, no kurām divas atrodas kabīnē un viena atrodas uz vadības paneļa transportlīdzekļa aizmugurē labajā pusē.

Displeja ekrāns.Atrodas vadītāja sēdekļa priekšējā labajā pusē, to galvenokārt izmanto dažādām transportlīdzekļu tīrīšanas darbībām.

Operāciju kaste.Atrodas blakus radio kārbai vadītāja sēdekļa priekšā, to galvenokārt izmanto palīgdzinēja iedarbināšanai un apturēšanai.

Darbības panelis.Atrodas aizmugurējā riteņa priekšā transportlīdzekļa labajā pusē, to galvenokārt izmanto atkritumu tvertnes izkraušanai, atkļūdošanai un apkopei.

Darbības režīms.Darbības interfeiss var izvēlēties 3 darbības režīmus (slaucīšana pa kreisi, slaucīšana pa labi, pilna slaucīšana). Ieejot darba darbības saskarnē, tiek parādīts uzvedne "Lūdzu, izvēlieties darba režīmu un apstipriniet". Lietotājs var izvēlēties darbam piemērotu darbības režīmu atbilstoši darbības vajadzībām. Pēc darbības režīma izvēles darbība tiek uzsākta ar vienu pogu, un visas organizācijas, kurām nepieciešams piedalīties operācijā, automātiski pagarinās un darbosies noteiktajā kārtībā. Kad ir nepieciešams pārtraukt darbību, vienas pogas izslēgšanu, visi darbojošie darbības mehānismi automātiski pārtrauks darboties noteiktajā secībā un atgriezīsies sākotnējā stāvoklī.

Ⅴ.Produkta galvenie tehniskie parametri

Ⅵ.Tviņa galvenās priekšrocībasprodukts

ZBH5073TSLQLE6 7 tonnu slapjā tipa ceļu tīrītāju tehniskais līmenis un visaptverošā veiktspēja ir vadošā līmenī salīdzinājumā ar vietējiem labi pazīstamiem zīmoliem līdzīgiem produktiem, un izstrādājuma dažādie tehniskie veiktspējas parametri ir uzlaboti.

1. Izcils sniegums

Lieliska tīrīšanas spēja. ZBH5073TSLQLE6 ceļu tīrītājam ir spēcīga slaucīšanas spēja un ātrs slaucīšanas ātrums. Ceļu tīrītājs var tīrīt smiltis ar ceļa platumu 3,1 m un atkritumu piesārņojuma daudzumu 2400 g/m2 pirmajā pārnesumā zemā ātrumā; ar ātrumu 10km/h, tas joprojām spēj attīrīt ceļu 3,1m platumā un atkritumu piesārņojuma daudzumu 200g/m2 smilšu. ZBH5073TSLQLE6 tipa ceļu tīrītāja tīrīšanas ātrums ir 3-10km/h, bet tīrīšanas ātrums ir 10-20 km/h. Tīrīšanas spēja ir reti sastopama labi pazīstamu vietējo zīmolu vidēja izmēra transportlīdzekļos.

Zems troksnis. Ceļu tīrītājam ZBH5073TSLQLE6 ir zems darbības troksnis. Maksimālais darbības troksnis ir mazāks par 82 dB(A), un vadītāja auss troksnis ir mazāks par 72 dB(A). Normālos darbības apstākļos ceļu slaucīšanas mašīnas darbības troksnis ir mazāks par 78 dB(A), bet vadītāja auss troksnis ir mazāks par 70 dB(A), kas ir nozares līderis.

Zems degvielas patēriņš. Ceļu tīrītājam ZBH5073TSLQLE6 ir zems degvielas patēriņš ekspluatācijas laikā. Maksimālais degvielas patēriņš ekspluatācijas režīmā ir mazāks par 5 l/h, un parastais degvielas patēriņš ir mazāks par 4 l/h, kas ir ļoti ekonomisks un ar labu lietošanas ekonomiju.

Oriģinālā struktūra "četru plākšņu birste vidējā aizmugurējā sprauslā".Pieņemot Zoomlion izveidoto "četru plākšņu birstes centrālajos un aizmugurējos sūkšanas sprauslās" simetrisko struktūras izkārtojumu, ir ērti tīrīt ceļa kreiso un labo pusi, kā arī ir ērti tīrīt ceļa kreiso un labo pusi. . Šo struktūru tagad atdarina lielākā daļa pazīstamu vietējo zīmolu.

Centrbēdzes automātiskais sajūgs. Papildu dzinējs un ventilators izmanto centrbēdzes automātisko sajūga savienojuma ierīci, kas var nodrošināt, ka palīgdzinējs tiek automātiski atdalīts no ventilatora iedarbināšanas un apturēšanas laikā, kas var uzlabot palīgdzinēja darba uzticamību un kalpošanas laiku un vienkāršot darbību. Šobrīd tikai Zoomlion ir apguvis un izmantojis šo tehnoloģiju pašmāju pazīstamo zīmolu ceļu tīrītāju nozarē.

Nerūsējošā tērauda atkritumu tvertne.Atkritumu tvertnes iekšējam apvalkam ir viena slāņa struktūra, iekšējā siena ir nerūsējošais tērauds, gluda un nerūsējoša, ar augstas stiprības karkasu, un tīrīšanas laikā nenotiek atkritumu adsorbcija. Atkritumu tvertne ir ļoti ērti tīrāma, un atkritumu tvertnes tīrīšanu var pabeigt 5 minūšu laikā.

Pretsadursmes tīrīšanas ierīce. Priekšējā tīrīšanas ierīcei ir pretsadursmes novēršanas funkcija, lai nodrošinātu, ka tīrīšanas ierīce darbības laikā netiks bojāta. Šī tehnoloģija ir ieguvusi valsts patentu.

Pakava formas sūkšanas uzgalis.Pakavveida iesūkšanas uzgalim ir liela sūkšanas jauda, ​​kas apvienota ar centrālo četru slaucīšanas disku struktūru, un tīrīšanas ātrums ir ātrs. Tas var efektīvi notīrīt ceļu 3,1 m platumā, un maksimālā tīrīšanas jauda ir 62,000 m2/h.

Hidrauliskā stūres pastiprinātāja ierīce.Šasija ir aprīkota ar hidraulisko stūres pastiprinātāju, kas ļauj vadītājam justies kā braucot ar automašīnu un ievērojami uzlabo braukšanas komfortu.

Rokas sūkņa avārijas sistēma.Ir uzstādīta manuālā sūkņa avārijas sistēma, kas var ievilkt un pacelt atkritumu tvertni pat tad, kad ir apstādināts palīgdzinējs, kas ir ērti apkopei.

2. Laba kvalitāte

Augsta piederumu konfigurācija.Galvenie un palīgdzinēji, hidraulika, elektriskās vadības sastāvdaļas, ūdens sūkņi u.c. ir starptautiski vai pašmāju labi pazīstami zīmoli ar augstu kvalitāti un augstu uzticamību.

3. Drošs un uzticams

Aprīkots ar balss signalizācijas sistēmu.Šis transportlīdzeklis ir aprīkots ar balss signalizācijas sistēmu, kas darbības un izkraušanas laikā var nosūtīt dažādus balss trauksmes signālus un tūlītējus ziņojumus. Ir balss uzvednes, piemēram, "Trash can apgāšanās, lūdzu, pievērsiet uzmanību drošībai", kā arī vairākas mūzikas uzvednes un rūkojošs trauksmes signāls. Utt, ērti un praktiski.

Aprīkots ar atkritumu tvertnes drošības balstiem. Lai nodrošinātu operatoru un aprīkojuma drošību, atkritumu tvertnes apakšējā daļā ir paredzēts drošības stiprinājums. Nodošanas ekspluatācijā, uzstādīšanas, pārbaudes un apkopes laikā atkritumu tvertne ir jāpaceļ ar domkratu. Pirms ekspluatācijas drošības balsti abās pusēs zem atkritumu tvertnes ir jāatbalsta vienlaikus, un drošības statņi jānostiprina ar drošības tapām, lai nodrošinātu personāla un aprīkojuma drošību.
