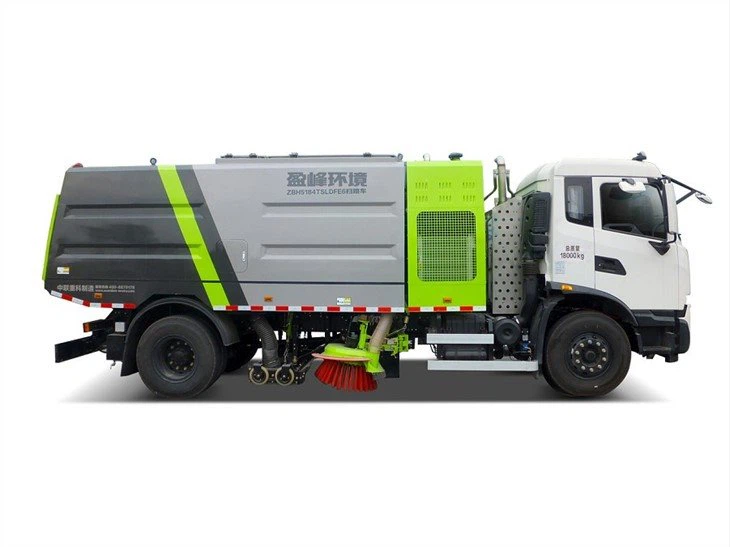

18 tonnu sausā tipa ceļu tīrītājs

1. Produkta pārskats
ZBH5184TSLDFE6 18 tonnu sausā tipa ceļu tīrītājs ir augstas efektivitātes sanitārijas sausā ceļu tīrītājs, ko izstrādājis uzņēmums. Automašīna ir aprīkota ar Dongfeng Tianjin II klases šasiju, un tā ir aprīkota ar palīgdzinējiem, putekļu tvertnēm, ventilatoriem, slaucīšanas ierīcēm, apakšrāmjiem, sūkšanas sprauslām, hidrauliskā sistēma, pneimatiskā sistēma, elektriskā sistēma un citas sastāvdaļas.
Automašīnai ir skaists izskats, laba manevrētspēja, zems trokšņa līmenis, augsta efektivitāte, zemas lietošanas izmaksas, ātrs darbības ātrums, augsta efektivitāte, vides aizsardzība, uzticamība un izcila veiktspēja.

2. Funkciju pārskats
18 tonnu sausā tipa ceļu tīrītājs izmanto darba ierīces izkārtojumu "centrālās slaucīšanas birstes vakuuma vāks un spirālveida slaidu plāksnes regulēšanas kombinētais mehānisms, kā arī centrālā tīrā sūkšanas tipa vispārējā sūkšanas sprausla". Centrā uzstādītais tīras iesūkšanas iebūvētais sūkšanas sprausla savāc atkritumus, unikālais slaucīšanas vakuuma vāka negatīvais spiediens savāc slaucīšanas putekļus, un ventilators pārvieto gaisa plūsmu, lai pilnībā filtrētu ceļa virsmu. Tam ir kombinētas sūkšanas un slaucīšanas, trīspakāpju putekļu noņemšanas un darbības jebkuros laikapstākļos lietū vai spīdošas īpašības. Tam ir daudz patentu, piemēram, "ceļu slaucīšanas mašīnas tīrīšanas ierīce", "ceļu tīrītāja putekļu noņemšanas ierīce", "sausais un mitrais divējāda lietojuma ceļu tīrītājs", vietējā un ārvalstu tehnoloģiju vadošajā līmenī, kas ir vadošais nozares attīstībā. sauso ceļu tīrītāju pionieris manā valstī.

3. Piemērošanas joma
Tas ir piemērots mehanizētām tīrīšanas un tīrīšanas darbībām uz lielceļiem, apvedceļiem, pilsētas maģistrālajiem ceļiem, lidostās, dokos utt., jo kravas automašīna var veikt tīrīšanas darbības, nesmidzinot ūdeni, lai noņemtu putekļus, īpaši piemērots ūdens trūkuma zonām un ziemas tīrīšanas darbībām. manas valsts ziemeļos.

1. Šasija

Šasija. Tā pieņem Tianjin DFH1180EX8 Type 2 transportlīdzekļa šasijas modifikāciju, ko ražo Dongfeng Motor Co., Ltd., kurai ir spēcīga jauda un liela kravnesība. Šī šasija pašlaik ir vietējā tirgū attīstītā tehnoloģija un uzticama valsts sešu emisiju komerciālo transportlīdzekļu šasijas kvalitāte.
Engine.Tas izmanto Dongfeng Cummins D6.7NS6B230 dīzeļdzinēju ar nominālo jaudu 169 kW un nominālo ātrumu 2300 apgr./min, un tā emisijas sasniedz nacionālo sesto standartu.

2. Apakšdzinēja uzstādīšana
Apakšdzinējs. Tajā ir izmantots Dongfeng Cummins QSB5.9-C160-30 dīzeļdzinējs ar nominālo jaudu 119 kW un nominālo ātrumu 2200 apgr./min, un tā emisijas sasniedz National III standartu.

3. Sprausla
Tam ir pilnībā peldošs divcauruļu tīras sūkšanas integrēts sūkšanas uzgalis, lai staigātu uz četriem riteņiem, un tas ir savienots ar šasiju ar vairākām brīvības pakāpēm, lai sūkšanas sprauslu varētu automātiski izlīdzināt atbilstoši zemes apstākļiem, stabilizēt iesūkšanas gaisu. sprauga starp sūkšanas sprauslu un zemi, un tai ir spēcīga tīrīšanas spēja. Kopējais sprauslas konstrukcijas dizains ir vienkāršs, uzticams, apkopjams un manevrējams. Centrā uzstādītā tīrā iesūkšanas tipa vispārējā uzgaļa garums ir vairāk nekā 2000 mm, liels pārklājuma laukums, augsta darba ceļa tīrība, bez aizplūšanas un putekļiem, kas ne tikai ļauj izvairīties no transportlīdzekļa trieciena garāmbraucot mazā pieejas leņķa dēļ. un izejas leņķi, bet arī izvairās Aizmugurē uzstādītais sūkšanas sprausla transportlīdzekļa riteņu ripošanas dēļ veido pelēku atzīmi, kas ir ļoti piemērota tīrīšanas darbiem uz lielceļiem un pilsētas ceļiem.

4. Tīrīšanas ierīce
Tam ir unikāla slaucīšanas plāksne, kas apvienota ar slaucīšanas vakuuma vāku un spirālveida bīdāmās plāksnes regulēšanas mehānismu. Inžektorlējuma lokšņu tipa slaucīšanas suka ir ērta un ātri nomaināma. Vakuuma vāku un slaucīšanas birsti var pacelt un nolaist sinhroni, un tā var veikt neatkarīgu kompensācijas regulēšanu pēc slaucīšanas sukas nodiluma, kad vakuuma vāks saglabā stabilu darba stāvokli, realizējot vāka korpusu Aploksnes slaucīšanas tehniskā kombinācija, gredzenveida tuyere slaucīšanas putekļu sūkšana, slīdošā vertikālā kompensācija slaucīšanas birstes nodilums, pārsegs un slaucīšanas birste sinhronizēta ievilkšana un citas tehniskas kombinācijas, ne tikai atrisina putekļu slaucīšanas problēmu, bet arī atrisina ceļa segumu ar dažādiem darba apstākļiem. Tajā pašā laikā tas atrisina tehniskos sašaurinājums, ka tīrā sūkšanas ceļu tīrītājs nevar iztīrīt nozares atkritumus, un aizpilda robu nozarē.
Vienpusējais slaucīšanas disks paceļ un ievelk vienu eļļas cilindru, kam ir laba pretsadursmes veiktspēja, vienkārša un uzticama, kā arī zemas apkopes un lietošanas izmaksas.

5. Miskaste
Atkritumu tvertnei ir viena slāņa gofrēta struktūra, kas ir izturīga pret koroziju, liela tilpuma, bez karkasa, un tai ir ilgs nepārtrauktas tīrīšanas darbības laiks. Tas ir īpaši piemērots gadījumiem, kad ātrgaitas ceļam ir ilgs nepārtrauktas darbības laiks. Tā kā nav skeleta, to ir ērti izmest un viegli tīrīt.
Elektriskais kontrolieris ir pieņemts, lai automātiski kontrolētu saspiestā gaisa impulsu pūšanu un tīrīšanu, un humanizētais dizains ir viegli lietojams. Ir trīs automātiskās putekļu noņemšanas režīmi: standarta putekļu noņemšana, piespiedu putekļu noņemšana un ārējā gaisa avota apkopes putekļu noņemšana, kas ir uzticami darbā un ar augstu putekļu noņemšanas efektivitāti.
6. Putekļu noņemšanas sistēma
Trīspakāpju putekļu noņemšanas sistēma izmanto gravitācijas putekļu samazināšanu, inerciālo sadursmi un filtra kasetnes filtrēšanu, kam ir klasifikācijas un savākšanas funkcija. Primārais līmenis tiek pneimatiski vadīts, lai nodrošinātu gravitācijas putekļu noņemšanu atkritumu tvertnē; otrais līmenis ir inerciālas sadursmes putekļu noņemšana; trešais līmenis ir filtru kasetņu grupas impulsu automātiskās kontroles putekļu noņemšana, kas realizē klasificētu putekļu noņemšanu un klasificētu savākšanu atbilstoši putekļu izmēram, augsta putekļu noņemšanas efektivitāte, uzticams darbs un efektīva Nepārtraukta putekļu noņemšanas darbība aizņem ilgu laiku.

7. Ventilators
Īpašais augstas efektivitātes centrbēdzes ventilators ir uzstādīts putekļu noņemšanas sistēmas galā. Ventilators pilnībā filtrē gaisa ieplūdi un izplūdi, ir videi draudzīgs un bez putekļiem, novērš ventilatora spirāles un lāpstiņriteņa nodilumu, ko izraisa putekļi gaisa plūsmā, un tam ir ilgs kalpošanas laiks. Ventilatora izplūdes atvere ir aprīkota ar īpašu izplūdes trokšņa slāpētāju, kam ir labs trokšņu samazināšanas efekts.

8. Operētājsistēma jebkuriem laikapstākļiem
Iestatiet pārslēgšanas aizbīdni tīrīšanas darbībai saulainās un lietainās dienās, kas var realizēt savstarpēju pārveidi starp ceļu tīrītāja sauso putekļu noņemšanas darbību saulainās dienās un tīrīšanas darbību lietainās dienās. Tas var darboties neatkarīgi no saulainas, lietainas vai aukstas ziemas, realizējot darbību visos laikapstākļos.
9. Drošības aizsardzības sistēma
Tam ir automātiskās sūkšanas sprauslas, atkritumu tvertnes atbalsta stieņa un miskastes pacelšanas bloķēšanas aizsardzības funkcijas, kā arī dažādas balss drošības uzvednes, piemēram, atkritumu tvertnes aizmugurējo durvju atvēršana, atkritumu izmešana un mūzikas atskaņošana.
Atkritumu tvertnes pacelšanas cilindrs ir aprīkots ar balansēšanas vārstu grupu, kuras funkcija ir novērst nokrišanu, kad atkritumu tvertne tiek pacelta. Tajā pašā laikā ir pieejams manuāls drošības stiprinājums, kas atvieglo apkopi. Tas ir aprīkots ar sensoru, lai novērstu pēkšņu atkritumu tvertnes nokrišanu, ja manuāli tiek nejauši darbināts statnis.
10. Hidrauliskās piedziņas vadības sistēma
Ir izstrādāti divi hidrauliskās piedziņas vadības sistēmu komplekti. Atkritumu tvertnes pacelšanu un nolaišanu un aizmugurējo durvju atvēršanu un aizvēršanu var vadīt ar galveno un palīgdzinēju atsevišķi vai vienlaikus. Ja galveno dzinēju vada neatkarīga jauda, ​​nav nepieciešams iedarbināt palīgdzinēju, lai realizētu atkritumu tvertnes izgāšanu un izkraušanu. Darbība ir praktiska un vienkārša, jo īpaši, izmetot atkritumus, tā var izvairīties no tā, ka palīgdzinējs sāk darbināt ventilatoru, lai izpūstu sodrējus un putekļus.

11. Darba darbības režīms

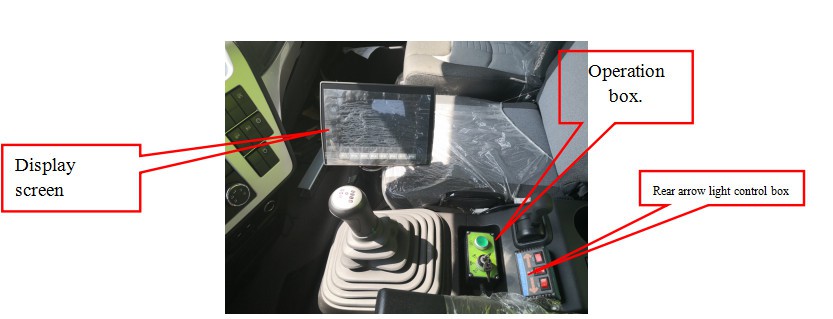

Transportlīdzeklis izmanto vadības režīmu "displejs plus kontrolleris un CAN kopnes darbībapanelis". Uzsākot un apturot darbu, palīgdzinēja apgriezienu kontroles, sprauslu pacelšanas, slaucīšanas un ievilkšanas un citas darbības ierīces tiek vadītas ar vienu pogu, kuru ir viegli darbināt. Transportlīdzekļa darbību realizē 3 darbības. ierīces, no kurām divas atrodas kabīnē un viena atrodas vadības panelī transportlīdzekļa aizmugurē labajā pusē.
Displeja ekrāns. Atrodas vadītāja sēdekļa priekšējā labajā pusē, to galvenokārt izmanto, lai kontrolētu dažādas transportlīdzekļa tīrīšanas darbības. Digitālais darbības ekrāns, operētājsistēmā ir integrētas tādas funkcijas kā darbības darbība, statusa displejs, uzraudzība, trauksme un sistēmas pārvaldība.
Operāciju kaste. Tas atrodas blakus pārnesumam vadītāja sēdekļa priekšā, un to galvenokārt izmanto palīgdzinēja iedarbināšanai un apturēšanai, kā arī putekļu samazināšanas aerosola atvēršanai un aizvēršanai.

Darbības panelis.Tas atrodas aiz aizmugurējā riteņa transportlīdzekļa labajā pusē, un to galvenokārt izmanto atkritumu tvertnes izkraušanai, atkļūdošanai un apkopei.

18 tonnu sausā tipa ceļu tīrītāja galvenie tehniskie parametri

Tprodukta galvenās priekšrocības
1. Izcils sniegums
Atkritnes struktūra ir uzlabota. Atkritumu tvertnes uzlabotā struktūra izmanto viena slāņa gofrētu struktūru, kas ir jaunas formas, skaista, izturīga pret koroziju, liela apjoma, bez skeleta, ērta atkritumu izmešanai un viegli tīrāma.

Tīrīšanas ierīce un sūkšanas sprausla.Vakuuma pārsega un spirālveida bīdāmās plāksnes regulēšanas mehānisma kombinācija vidū ir apvienota ar tīras sūkšanas integrēto sūkšanas sprauslu vidū, kam ir spēcīga tīrīšanas spēja un ātrs tīrīšanas ātrums. Tīrīšanas ātrums ir 35-15km/h, un tīrīšanas ātrums ir 15-25km/h. Uz piesārņotas ceļa virsmas ar putekļu saturu 100g/m2 slaucīšanas putekļi jākontrolē zem 1,5mg/m3, un putekļu koncentrācija pie ventilatora izejas ir mazāka par 10mg/m3. Pilnīgi peldošo dubultcauruļu iesūkšanas uzgali var automātiski izlīdzināt atbilstoši zemes apstākļiem, ar lielu tīrīšanas jaudu, ātru tīrīšanas ātrumu, vienkāršu darbību un ērtu apkopi. Vienpusējā slaucīšanas ierīce pacelšanai un ievilkšanai izmanto tikai vienu eļļas cilindru, kas ir vienkāršs un uzticams, zemas uzturēšanas un lietošanas izmaksas un laba pretsadursmes novēršana. Kreisās un labās puses neatkarīgs vai savienots darba dizains, lai nodrošinātu, ka transportlīdzekli var izmantot, lai neatkarīgi slaucītu pa labi vai pa kreisi, lai darba mehānisms ātrās joslas malā neizstieptos no automašīnas virsbūves, samazinot automašīnas noslogojumu. ceļu, un vienlaikus var slaucīt pa kreisi un pa labi, lai uzlabotu tīrīšanas platumu.

Palīgdzinēja un ventilatora uzstādīšana.Pneimatiski vadāma automobiļa sajūga ierīce kontrolē transmisiju starp palīgdzinēju un ventilatoru. Ierīce var nodrošināt, ka palīgdzinējs tiek automātiski atdalīts no ventilatora, kad palīgdzinējs tiek iedarbināts bez slodzes un kad palīgdzinējs tiek apturēts, kas vienkāršo darbību un uzlabo palīgdzinēja darba uzticamību un kalpošanas laiku.

2. Laba kvalitāte
Augsta piederumu konfigurācija. Hidrauliskā sistēma izmanto uzklātu elektromagnētisko hidraulisko vārstu grupu, kas ir ļoti integrēta, glīti sakārtota, skaista un viegli kopjama. Hidrauliskie un pneimatiskie cauruļvadi ir saprātīgi sakārtoti, kodolīgi un skaisti. Hidrauliskās daļas un elektriskās sastāvdaļas ir izgatavotas no augstas kvalitātes piederumiem no daudziem labi pazīstamiem zīmoliem šajā nozarē. Kvalitāte ir laba un uzticama. Pakāpe ir augsta.

Drošs un uzticams
Aprīkots ar balss signalizācijas sistēmu. Darbības un izkraušanas laikā var tikt izdoti dažādi balss trauksmes signāli un tūlītēji ziņojumi.

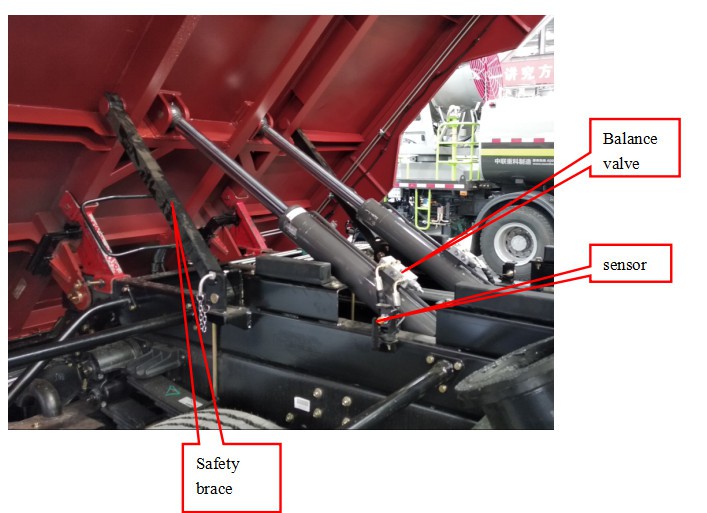

Aprīkots ar atkritumu tvertnes drošības statņiem, balansēšanas vārstiem un sensoriem. Pacelšanas cilindrs nodrošina jaudu, lai paceltu atkritumu tvertni, un līdzsvara vārstu grupa neļauj atkritumu tvertnei nokrist; manuālais drošības stiprinājums atbalsta atkritumu tvertni, lai novērstu nejaušu nokrišanu; sensors tiek izmantots, lai apstiprinātu drošības stiprinājuma statusu, lai novērstu nepareizu darbību; vairākas aizsardzības nodrošina drošu apkopi uzticamu.

4. Daudzveidīgas funkcijas
Vairāki darbības režīmi. Šis produkts var izvēlēties dažādus darbības režīmus atbilstoši ceļa apstākļiem. Pēc darbības režīma izvēles katra darbības mehānisma palaišanu un izslēgšanu automātiski kontrolē programma, kā arī inteliģentā vienas pogas darbība. Šī izstrādājuma darbības režīmi ietver pilnas slaucīšanas darbību, kreisās puses slaucīšanas darbību, slaucīšanu pa labi utt.
5. Viegli kopjams
Struktūras dizains ir saprātīgs, un detaļu kvalitāte ir uzticama. Sūkšanas sprausla un divas disku birstes ir izvietotas starp priekšējo un aizmugurējo asi, un transportlīdzeklim ir laba satiksme. Slaucīšanas diskam ir pussānu kombinēta struktūra vieglai slaucīšanai un demontāžai; displejam kabīnē ir kļūdu displeja funkcija, kas ir ērta uzstādīšanai un apkopei; hidrauliskie cauruļvadi un elektriskie cauruļvadi Izkārtojums ir glīts un kārtīgs, kas ir ērts bojājumu meklēšanai un detaļu nomaiņai. Pilnīga uzmanība ir pievērsta dažādu detaļu konstrukcijai, un ir rezervēta pietiekama apkopes vieta. Izmantojot lielu skaitu kvalitatīvu piederumu no nozarē labi pazīstamiem zīmoliem, tiek garantēta produkta kvalitāte un ievērojami samazināta produkta atteices iespējamība.
