10 tonnu mazgāšanas un slaucīšanas mašīna

Produktu pārskats

ZBH5100TXSHFE6 10 tonnu mazgāšanas un slaucīšanas mašīna ir mans uzņēmums, kas izstrādājis jaunas paaudzes sanitārijas iekārtu izstrādājumus. Tās darbības princips ir šāds: šasija un jaka izmanto dīzeļdegvielu, ar augstspiediena ūdeni, lai notīrītu ceļa virsmu, un caur ventilatoru tiks nodrošināta ceļa notekūdeņu un atkritumu iesūkšana atpakaļ uz atkritumu tvertnes korpusu, automašīnai zems enerģijas patēriņš, zems trokšņa līmenis, augsta tīrība, drošība un uzticamība ir labāki nekā vienaudžiem.
10 tonnu mazgāšanas un slaucīšanas kravas automašīnai ir dažādas funkcijas, skaists izskats, augsta efektivitāte, vides aizsardzība un uzticama, izcila veiktspēja.

Funkciju pārskats
"Zoomlion" 10 tonnu mazgāšanas un slaucīšanas kravas automašīnu mazgāšana un slaucīšana, šasijas staigāšana un iekraušana strādā ar dīzeļdegvielu kā barošanas avotu, produktam ir dažādas funkcijas, skaists izskats, ar augstu efektivitāti, vides aizsardzību, uzticamu veiktspēju un citas īpašības. Tiek pieņemta patenta struktūra (patenta nr. ZL200820052390.7) kreisajai un labājai vertikālajai slaucīšanai plus vidēji plata sūkšanas sprausla ar iebūvētu augstspiediena ūdens smidzināšanas stieni, kā arī kreisās un labās puses augstspiediena strūklas stienis. Birstei ir zemas izmaksas, augsta platas sūkšanas sprauslas tīrība un laba iebūvētā smidzināšanas stieņa pretšļakatu un pretpiesārņojuma iedarbība. Galvenie piederumi tiek iegādāti no visas pasaules, un tiek pieņemti starptautiski slavenie augstspiediena sūkņi un sprauslas ar izcilu veiktspēju un uzticamu darbību. Ar seguma tīrīšanu, tīrīšanu, tīrīšanu, ceļmalu, apmales fasādes tīrīšanu un citām darbības funkcijām, kā arī pilnu slaucīšanu, kreiso slaucīšanu, labo slaucīšanu, pilnu slaucīšanu, kreiso slaucīšanu, labo slaucīšanu, pilnu mazgāšanu, kreiso mazgāšanu, labo mazgāšanu, pilnu mazgāšanu , mazgāšana pa kreisi, mazgāšana pa labi, tīra sūkšana, kopā 10 darbības režīmi, ir nozarē atzīts etalonprodukts.

Piemērošanas joma

Tas ir piemērots mehanizētai tīrīšanai, tīrīšanai, putekļu noņemšanai ar izsmidzināšanu un citām pilsētas ceļu, lielceļu, laukumu, lidostu, doku, tuneļu, tiltu, izolācijas sienu, apmaļu un apmaļu tīrīšanas darbībām.

Galvenās struktūras un darbības raksturlielumi

1.Šasija
Šasija. HFC1101P71K1D1ZS II tipa kravas automašīnu šasija, ko modificējusi JAC Automobile Group Co., Ltd., ir uzticama kvalitātes ziņā un stabila. Šasija atbilst valsts sestajam emisijas standartam.

Dzinējs. Pieņemiet Anhui Cummins B4.{1}}NS6B170 dīzeļdzinēju, nominālā jauda 125 kW, darba tilpums 4000 ml, maksimālais griezes moments 600 Nm, emisijas atbilst valsts sestajam standartam.
2.Palīgdzinējs un tā transmisijas ierīce

Sekundārais dzinējs. Izmantojot Qingling Isuzu (Chongqing) Engine Co., LTD. 4JB1-TCH dīzeļdzinējs, maksimālā lietderīgā jauda 67 kW/3000 apgr./min, emisijas atbilst valsts iii standartam. Kad palīgdzinēja apgriezienu skaits sasniedz projektēto vērtību, ventilators un augstspiediena ūdens sūknis darbosies automātiski, kas var nodrošināt, ka palīgdzinējs tiks automātiski atdalīts no ventilatora un augstspiediena ūdens sūkņa, iedarbinot un apturot.
3.Fan
Pieņemiet augstas efektivitātes centrbēdzes ventilatoru, ko mūsu uzņēmums īpaši izstrādājis šim produktam, ar augstu efektivitāti, zemu trokšņa līmeni, nodilumizturību, plakanu veiktspējas līkni, plašu efektīvu zonu, ilgu kalpošanas laiku un tā tālāk. Pie 2900 apgr./min nominālais gaisa daudzums ir 10500M ³/h, nominālais gaisa spiediens ir 9200Pa un troksnis <81db. tas="" ir="" viens="" no="" svarīgiem="" piederumiem="" zhonglian="" zīmola="" vidējai="" mazgāšanas="" un="" slaucīšanai="" ilgu="" laiku,="" ar="" nobriedušu="" tehnoloģiju="" un="" uzticamu="">

4.Iesūkšanas uzgalis
Pieņemt vidējo dubulto sūkšanas sprauslu visu īpaši platu sūkšanas sprauslu, sūkšanas platums aptuveni 1600 mm, augsta tīrība, labs efekts; Tā iebūvētais garais smidzināšanas stienis ir iestatīts ar ātru demontāžu un ātras maiņas mehānismu ērtai apkopei, tā ūdens trieciena spēks ir liels, var tieši nosūtīt notekūdeņus uz iesūkšanas portu, notekūdeņu sūkšanas ātrums ir augsts, īpaši garš smidzināšanas stienis ar atgriezenisku blīvējuma vāku. , var efektīvi novērst ūdens piesārņojuma izšļakstīšanos, vides aizsardzību, uzticamu, lielisku veiktspēju. Un atbilstoši ceļa piesārņojumam noregulējiet garās rindas uzgaļa mazgāšanas leņķi ceļa virsmai, lai tīrīšanas efekts būtu labāks.

5.Lance
Kombinēts smidzināšanas stienis augstspiediena tīrīšanai. Augstspiediena tīrīšanas smidzināšanas stienis sastāv no kreisā un labā smidzināšanas stieņa un sprauslas sprauslas, kas piestiprināta pie sprauslas vai sprauslas, smidzināšanas stieņa augstums no zemes ir fiksēts darbības laikā, nemainās līdz ar transportlīdzekļa slodzi, var sasniegt un stabilu optimālu tīrīšanas efektu. Kreiso un labo smidzināšanas stieni var pagriezt un ievilkt, ko automātiski kontrolē elektriskā vadības sistēma. Kad kreisais un labais smidzināšanas stieņi tiek izlikti vienlaikus, tīrīšanas platums nedrīkst būt mazāks par 3,25 m. Lai atvieglotu sprauslas regulēšanu un apkopi, sprauslas sprauslas sprauslas sprauslas stieņa konstrukciju var ātri izvilkt no konstrukcijas un pasludināt par valsts patentu.

6.Tīrīšanas ierīce
Kreisajā un labajā vertikālajā slaucīšanas plāksnē ir viens eļļas cilindrs, lai kontrolētu kāpumu, kritumu un šūpošanos, ar labu pretsadursmes veiktspēju un zemām izmaksām un uzticamu darbību. Tostarp ceļu tīrīšanas un slaucīšanas plāksne ir ieguvusi nacionālo patentu (patenta Nr. 200820052391.1), bet sadursmju novēršanas funkcija ir ieguvusi nacionālo patentu (patenta Nr. 00224174.9), kas var tīrīt ceļu un mazgāt ceļmalas akmens fasādi. funkcija.

7.Putekļiatkritumu tvertne
Izmantojiet nerūsējošā tērauda sienu malu konstrukcijas dizainu, savākšanas tvertni un atkritumu tvertni atšķiriet organiskā veselumā. Atkritumu tvertnes izgāšana izkraušana, izkraušana Leņķis līdz 45 grādiem . Kastes korpusa virsmu veido locīšana, kas ir jauna un skaista. Pēc atkritumu kastes metināšanas, izņemot nerūsējošā tērauda daļas, pārējo daļu virsmas apstrādā ar fosfatēšanas šķidrumu un pēc tam pārklāj ar pretrūsas krāsu.


8.Augstspiediena ūdensceļu sistēma
Augstspiediena ūdens sistēma sastāv no augstspiediena ūdens sūkņa un augstspiediena ūdens caurules, kas galvenokārt nodrošina augstspiediena ūdeni uz kreiso un labo smidzināšanas stieni, sūkšanas sprauslas smidzināšanas stieni, atkritumu tvertnes pašattīrīšanas ierīci un pēcizsmidzināšanas ierīci. .
Augstspiediena ūdens sūknis izmanto starptautiski slaveno zīmolu augstspiediena virzuļa sūkni, nominālā plūsma ir 100L/min, nominālais spiediens ir 12 MPa, darba veiktspēja ir spēcīga, kalpošanas laiks ir ilgs.

9. Automātiskā uztīšanas un mazgāšanas spole

Mazgāšanas un slaucīšanas mašīnā aizmugurē labajā pusē ir aprīkots ar mehānisko automātisko tinumu mazgāšanas spoli, ar 20m augstspiediena šļūteni, var izmantot pašas slaucīšanas mašīnas un citu iekārtu un aprīkojuma tīrīšanai, automātiskais tinums padara ūdens cauruli viegli izvilkt, ērta atkopšana.

10. Augstspiediena rokas aerogrāfs

Rokas smidzināšanas pistole šajā modelī ir aprīkota ar ātro savienotāju, kuru var viegli pievienot vai atvienot ar skalošanas spoli. Izmantojot rokas smidzināšanas pistoli, tīrīšanas efektivitāte ir augsta, efekts ir labs, darbība ir ērtāka un drošāka.

11. Darbības režīms
Ir daudz darbības režīmu, no kuriem izvēlēties. Sistēma iestata 10 darbības režīmus: pilna slaucīšana, kreisā slaucīšana, labā slaucīšana, pilna slaucīšana, kreisā slaucīšana, labā slaucīšana, pilna slaucīšana, kreisā slaucīšana, labā slaucīšana, pilna mazgāšana, mazgāšana pa kreisi, mazgāšana pa labi, tīra sūkšana. Lietotāji var izvēlēties piemērotu darba režīmu atbilstoši darba prasībām. Pēc darbības režīma izvēles darbība tiks uzsākta ar vienu taustiņu, un visas institūcijas, kurām nepieciešams piedalīties operācijā, automātiski pagarinās un veiks darbību atbilstoši norādītajai secībai. Kad ir nepieciešams pārtraukt darbību, viena poga aptur darbību, un visas darba iestādes automātiski pārtrauks darbību un atgriezīsies sākotnējā stāvoklī atbilstoši norādītajai secībai.
12. Sekundārā dzinēja apgriezienu kontrole
Sekundārās rotācijas ātrumu var iestatīt digitāli un vizuāli atbilstoši ceļa apstākļiem; Pēc darbības režīma izvēles un palaišanas automātiski tiks atcerēts pēdējais darbības ātrums un tiks iedarbināts atbilstošais darbības režīms, novēršot nepieciešamību atiestatīt sekundāro dzinēja apgriezienu skaitu. Ātruma maiņu var realizēt, regulējot pogu kabīnes vadības lodziņā, kas ievērojami uzlabo darbības ērtības.
13. Dažādas automātiskās aizsardzības ierīces
Mazgāšanas un slaucīšanas automašīna ir aprīkota ar automātiskām aizsardzības ierīcēm, piemēram, ūdens trūkuma ūdens tvertnei un atkritumu tvertnei, kas ir pilna ar ūdeni, lai aizsargātu mazgāšanas un slaucīšanas automašīnu no bojājumiem, ja tas atbilst īpašiem darba apstākļiem, piemēram, ūdens trūkums un pilns ar ūdeni vai nepareiza darbība.
14. Balss signalizācija
Balss signalizācijas sistēma, kas aprīkota ar šo automašīnu, var nosūtīt dažādus balss trauksmes signālus un tūlītējus ziņojumus ekspluatācijas un izkraušanas laikā, tostarp "ūdens tvertnes ūdens līmenis ir zems, nevar iztīrīt darbību", "apgāzusies notekūdeņu tvertne, lūdzu, pievērsiet uzmanību drošībai " un citi balss uzvedņu ziņojumi, kā arī vairāki mūzikas uzvedņu ziņojumi un rūkojoši trauksmes ziņojumi.
15.Avārijas ūdens apgāde
Ja darbības laikā iedegas luksofori vai citi apstākļi, galvenajā darbības ekrānā nospiediet pogu "Darbības pauze", lai avārijas gadījumā apturētu ūdens izsmidzināšanu.

16.Darba darbības režīms
Transportlīdzeklis izmanto vadības režīmu "darbības displejs plus kontrolleris plus CAN kopnes vadības panelis". Kad darbība sākas un apstājas, darbības ierīces, piemēram, sūkšanas sprauslas pacelšanās un nolaišanās, slaucīšanas plāksnes ievilkšana un ievilkšana, kā arī kreisās un labās puses smidzināšanas stieņa ievilkšana un ievilkšana var tikt kontrolēta ar vienu taustiņu, kas ir viegli darbināms. Transportlīdzekļa ekspluatācijas un apkopes nodalījums tiek realizēts ar ērtu 3-vietas darbības ierīci. Normālas darbības laikā kabīnē ir displeja ekrāns un poga. Apkopes laikā to var darbināt darbības saskarnē transportlīdzekļa aizmugurē labajā pusē ārpus kabīnes.
Darbības ekrāns atrodas starp kabīnes kreiso un labo sēdekli, ko galvenokārt izmanto dažādām transportlīdzekļa tīrīšanas darbībām.
Darbības kaste atrodas aiz vadītāja sēdekļa mainīgā ātruma slēdža, ko galvenokārt izmanto palīgdzinēja iedarbināšanas, apturēšanas un ātruma regulēšanas darbībai.


Produkta galvenie tehniskie parametri

Galvenās priekšrocības
1. Lielisks sniegums
Tīrīšanas ierīces izkārtojums. Divas vertikālas slaucīšanas un vidēji platas sprauslas iebūvēts augstspiediena ūdens izsmidzināšanas stienis, kā arī vidēja augstspiediena sānu smidzināšanas stienis "patentu tehnoloģijas struktūra un kreisās un labās puses smidzināšanas stieņa un sprauslas integrācija, kopējais izkārtojums ir unikāls, pirmais Ķīnā. Salīdzinot ar citām izkārtojuma metodēm, tai piemīt centralizētas darbības ierīces īpašības, pastāvīgs attālums starp sprauslu un zemi, nepārtraukta un vienmērīga tīrīšana, mazgāšanas un notekūdeņu absorbcijas darbība, mazāk šļakatu, augsts notekūdeņu sūkšanas ātrums, liels tīrīšanas platums un augsta tīrīšanas efektivitāte. .
Atkritumu kastes struktūra ir uzlabota. Atkritumu kastē ir 304 viena slāņa nerūsējošā tērauda flīžu konstrukcijas dizains, jauna modelēšana, skaista, liela tilpuma, bez skeleta, gluda iekšējā virsma, ērta atkritumu izmešana, augsta izturība, pretrūsas, pretkorozijas un ūdensnecaurlaidīga spēka triecienizturība. labi. Kastes korpusam ir piemērots eļļas cilindra pacelšanas un apgāšanās veids, un atkritumu tvertnes apakšējā plāksne ir slīpa izkraušanai. Izkraušanas leņķis ir lielāks par 45 grādiem, un izkraušana ir gluda. Atkritumu kaste ir aprīkota ar augstspiediena smidzināšanas tīrīšanas ierīci, kas var automātiski iztīrīt notekūdeņu kasti pēc atkritumu izmešanas, ievērojami samazinot apkalpojošā personāla darba intensitāti, un atkritumu tvertne ir aprīkota ar pretpārplūdes trauksmes ierīci.
Slaucīt. Valsts patenta izmantošana ceļu automašīnu divējāda lietojuma slaucīšanas plāksnes tīrīšanai un slaucīšanai (patenta numurs 200820052391.1) ar sadursmes novēršanas funkciju (patenta struktūra, patenta numurs 00224174.9). Darbības laikā, kad slaucīšanas plāksnes putekļu pārsegs saskaras ar šķēršļiem priekšā, tas var sarukt uz iekšu, lai izvairītos no ceļa un pēc šķēršļu šķērsošanas automātiski atgrieztos normālā darba stāvoklī.

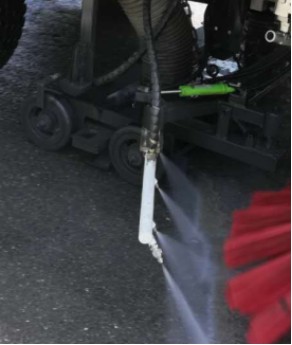

Smidzināšanas stieņa ierīce. Kreisais un labais augstspiediena sānu smidzināšanas stienis un sūkšanas sprausla ir integrēti kopā, izmantojot "V" izkārtojumu, un cilindrs kontrolē ievilkšanu. Regulējams "V" leņķis un augstspiediena sprausla Leņķis, sprauslas attālums no zemes ir nemainīgs, ūdens trieciena spēks, var efektīvi savākt notekūdeņus, un tai ir pretsadursmes un automātiskās atiestatīšanas funkcija; Augstspiediena smidzināšanas stienis ir aprīkots ar augstspiediena universālo uzgali, kas var mazgāt ceļa izolācijas sienu un izolācijas piestātni.

2. Laba kvalitāte
Augsta piederumu konfigurācija. Augstspiediena ūdens sūknis, drošības vārsts, izkraušanas vārsts, palīgdzinējs, elektriskās vadības sastāvdaļas un citi labi pazīstami zīmoli gan mājās, gan ārvalstīs, laba kvalitāte, uzticama veiktspēja.

Importēts augstspiediena ūdens sūknis Pārplūdes vārsts


Automātiskais izkraušanas vārsts Dzinēja vietnieks

Elektriskais vadības elements
3. Drošs un uzticams
Aprīkots ar balss signalizācijas sistēmu. Tas var nosūtīt dažādus balss trauksmes signālus un tūlītēju informāciju, strādājot un izkraujot.

Aprīkots ar atkritumu tvertnes drošības stiprinājumu un stiprinājuma drošības skrūvi. Nodrošina drošu drošības aizsardzību apkopes darbību laikā.

Hidrauliskā sistēma ar eļļas noplūdes signalizāciju. Aprīkots ar necaurlaidīgu tīklu, eļļas līmeņa eļļas temperatūras automātisko signalizācijas ierīci (patenta nr.: 20082005 3218.4) eļļas tvertni, lai izvairītos no liela skaita hidrauliskās eļļas noplūdes un eļļas temperatūras pārāk augstas. Tajā pašā laikā negadījuma izraisītas hidrauliskās eļļas noplūdes gadījumā joprojām ir pietiekami daudz hidrauliskās eļļas, lai pēc apkopes veiktu dažādas funkcionālās darbības.

4.Daudzfunkcionāls
Vairāki darbības režīmi. Šim produktam var izvēlēties vairāku veidu darbības režīmus atbilstoši ceļa apstākļiem, izvēlētā darbības režīma darbības iestādes pēc palaišanas un izslēgšanas programmas automātiskā vadība, inteliģenta darbība, viens taustiņš šim produkta darbības režīmam ir visa mazgāšanas un mazgāšanas darba slaucīšanas darbība, pa kreisi vai labo un mazgāšanas darbi, ceļu slaucīšana visi uzdevumi, kreisā ceļa slaucīšanas darbība un labā ceļa slaucīšanas darbība 10 veidu darbības režīmā.
5.Vienkārša apkope
Saprātīgs konstrukcijas dizains un uzticama detaļu kvalitāte. Preces slaucīšanas plāksne ir izvietota transportlīdzekļa kreisajā un labajā pusē, smidzināšanas stienis un sūkšanas sprausla ir izvietoti transportlīdzekļa vidū, ērta montāža un apkope; Atkritumu kaste ir aprīkota ar mazgāšanas iekārtu, kas ir ērta atkritumu tvertņu tīrīšanai. Hidrauliskās caurules un elektrības caurules ir sakārtotas, lai atvieglotu defektu meklēšanu un detaļu nomaiņu. Katras sastāvdaļas dizains ir pilnībā pārdomāts, un ir rezervēta pietiekami daudz vietas apkopei. Tajā pašā laikā vietējo un ārvalstu pirmās klases kvalitātes piederumu izmantošana, lai nodrošinātu produktu kvalitāti un veiktspēju, ievērojami samazina produktu atteices līmeni.

Izvēles ierīce
